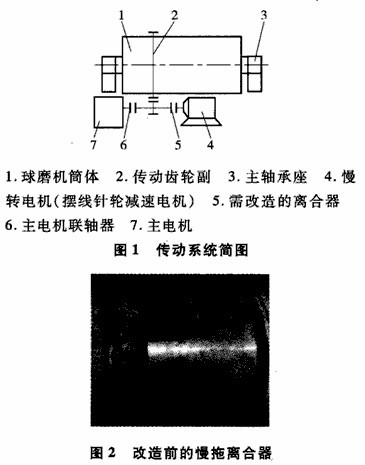

鋁業公司氧化鋁分廠磨浮作業區一共有4臺MG3600濕式球磨機，每次開車前，需要用慢轉電機盤磨，先使球磨機筒體轉動幾圈，以防物料結硬后給球磨機筒體造成偏心。但是，每一次盤車停磨時離合器均出現卡死現象，導致磨機電機端伸縮軸不能自由分離，給生產和檢修作業帶來不便。

一、原因分析

當球磨機盤車停磨后，慢轉電機斷電，該電機自帶的抱閘動作，使慢轉電機軸停止不動，但是，球磨機簡體由于慣性的作用，還會繼續運轉，而簡體內的鋼球用于受重力作用會帶動球磨機反轉，因此停磨時，簡體會正反向轉動，導致離合器非工作面接觸，造成離合器伸縮軸被卡死。

二、改造方案

1、球磨機電機由單向傳動改為雙向傳動

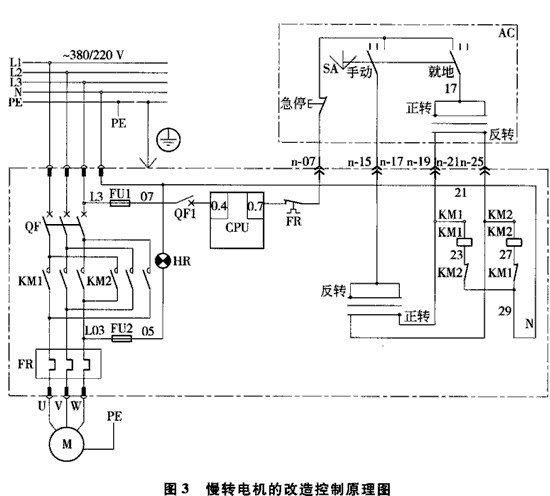

球磨機慢轉電機由單向傳動改為雙向傳動實現電機正反轉。當離合器工作面卡死時，可讓電機反轉，調節爪子間的間隙；當離合器非工作面卡死時，可讓電機正轉，調節聯軸器直齒的間隙，實現伸縮軸的自由分離。同時，實現電機正反轉，亦為檢修帶來方便，球磨機慢轉電機的改造控制原理圖如下圖3：

2、更換球磨機離合器

該MG3600濕式球磨機慢拖端伸縮軸在設計上設有行走開關，只有當離合器分離時，高壓電機才會送電。理論上只要離合器未分離，髙壓電機則無法啟動；為防止行走開關故障或主電機控制回路故障等突發故障，當未使離合器分離時高壓電機已送電，此時，若崗位工人誤操作，離合器未分離而啟動高壓電機，慢拖電機將被燒壞。故建議將離合器由直齒型改為斜齒型(見圖4)。斜齒角度為斜面與垂直方向約30°。

改造后，即使崗位工人因誤操作啟動高壓電機，伸縮軸也會沿著斜面自動退出去而分離，從而防止電機被燒壞。
